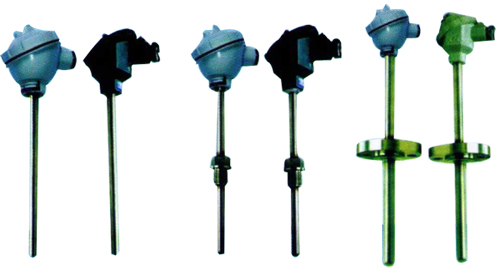

裝配用電熱阻
一、概述：
      WZ系列工業用熱電阻作為溫度測量傳感器,通常與溫度變送器,調節器以及顯示儀表等配套使用,組成過程控制系統,用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的.當被測介體中有溫度剃度存在時,所測的溫度是感溫元件所在范圍介質中的平均溫度.    盡管各種熱電阻的外形差異很大,但是它們的基本結構卻大致相似,一般有感溫元件,絕緣套管,保護管,和接線盒等主要部分組成。
二、特點：
      ·壓簧式感溫元件，抗振性能好；
      ·測溫精度高；
      ·機械強度高，耐壓性能好；
      ·進口薄膜電阻元件，性能可靠穩定。
工作原理：
      熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
三、型號規格：

結構形式

型號

分度號

測溫范圍

精度等級

允許誤差（℃）

鉑熱電阻

WZP

Pt100

-200~500

A

±(0.15+0.002∣t∣)

B

±(0.30+0.005∣t∣)

銅熱電阻

WZC

Cu50

-50~100

——

±(0.30+0.005∣t∣)

注：
      1、“t”為感溫元件實測溫度值；
      2、雙支式在型號后加下標“2”；
      3、承接各種特殊要求的非標產品。
四、熱電阻的安裝與使用：
      熱電阻應避免安裝在爐旁或距加熱體太近之處，應盡量安裝在沒有震動或震動很小的地方，同時要便于施工和維護。安裝位置應盡可能保持垂直，但在有流速時則必須傾斜安裝。接線盒出孔應向下方。
      熱電阻應按規定接線，一般采用三線制。連接導線應采用絕緣（好是屏敞）銅線，其截面積應≥1.0平方毫米，導線的阻值應按顯示儀表的規定配準。   由熱惰性使熱電阻變化滯后溫度變化，為消除它的引起的誤差，應盡可能地減小熱電阻保護管外徑，適當增加熱電阻的插入深度使熱電阻受熱部位增加。   要經常檢查保護管狀況，發現氧化或變形應立即采取措施，要定期進行校驗。
五、訂貨須知：

      訂貨時用戶應說明：(1)產品名稱 (2)產品型號 (3)分度號 (4)保護管材料和直徑 (5)長度L及插入深度 (6)數量 (7)固定螺紋M (8)特殊技術要求。
