自控溫電熱帶

一、產品說明

本自控溫電熱帶功率衰減小，使用壽命長。它能根據伴熱溫度調正其輸出功率，這種自控溫特性在產品長度上處處存在，即使是電熱帶交叉安裝，也不會產生交叉點過熱。它適用于較復雜熱場的伴熱場合。
    自控溫電熱帶的高耐溫分別為85℃和125℃，高流體維持溫度分別為50℃和85℃的場合，并且可根據管道長度任意切割，正因為它的自控溫特性，所以伴熱的熱場比較均勻。它在工業上應用廣泛，主要適用于電廠、海洋平臺、石油化工廠、高層建筑的配套設施以及食品加工等，它們分普通型（C），加強型（T）兩種。加強型適用于有腐蝕性的場合。

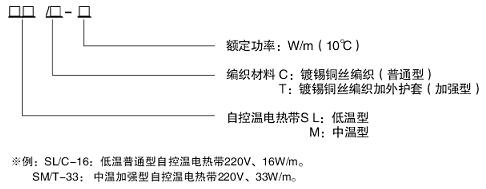

1、型號含義


例：SL/C-16:低溫普通型自控溫電熱帶220V、16W/m。
SM/T-33: 中溫加強型自控溫電熱帶220V、33W/m。
2、技術指標
   額定電壓：220V
   介電強度：2.5kv/min
   絕緣電阻：>20MΩ
   高耐溫： SL:85℃ SM:125℃
   尺寸（包括編織和外護套）：SL型11.7×5.4mm   SM型10.3×5mm
   小彎曲半徑：19mm
   低安裝溫度 ：-40℃
   高維持溫度：SL：65℃ SM：120℃
   額定發熱量SL:10W/m,16W/m,26W/m,33W/m
   SM: 10W/m,16W/m,26W/m,33W/m, 49W/m,66W/m

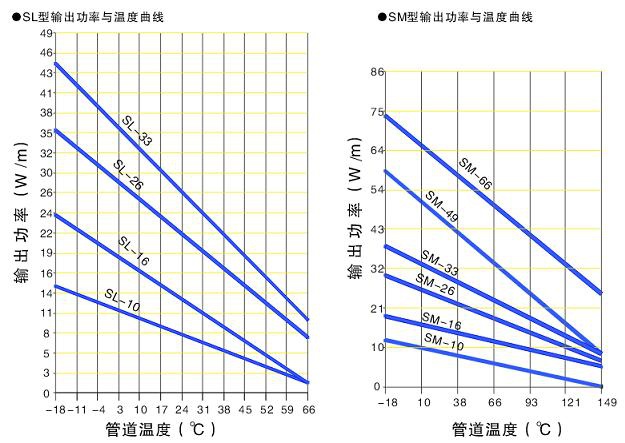

3、輸出功率與溫度曲線

管道溫度（℃）                               管道溫度（℃）

4、各斷路器允許的大回路自控溫電熱帶長度SL型

電熱帶
型號

Heating cable model

起始溫度（℃）

Initial temperature (℃)

使用該斷路器時電熱帶大使用長度（m）

Max. length of heating wire in use when taking the breaker (m)

10A

15A

20A

25A

30A

40A

SL-10

10

122

183

201







-18

84

126

169

201





-30

75

113

151

183

201



SL-16

10

76

144

154

165





-18

55

82

110

137

165



-30

49

75

99

123

149

165

SL26

10

56

87

114

128





-18

41

61

81

102

120

128

-30

37

53

72

91

107

128

SL33

10

30

49

64

79

96

110

-18

24

38

52

64

78

104

-30

23

37

49

59

73

98

SM型

電熱帶
型號

Heating cable model

起始溫度（℃）

Initial temperature (℃)

使用該斷路器時電熱帶大使用長度（m）

Max. length of heating wire in use when taking the breaker (m)

10A

15A

20A

25A

30A

40A

SM-10

10

116

175

235

236

238



-18

98

165

229

235

238



-30

91

160

226

232

238



SM-16

10

72

110

146

180

219

229

-18

61

99

131

155

197

229

-30

59

94

126

146

189

229

SM-26

10

56

87

116

143

175

198

-18

50

78

105

105

158

198

-30

47

75

102

119

149

198

SM-33

10

38

58

78

94

117

149

-18

32

50

69

82

105

149

-30

30

47

66

78

101

143

SM-49

10

27

44

58

72

88

117

-18

24

37

53

62

82

110

-30

24

47

50

61

79

104

SM-66

10

23

35

47

56

70

93

-18

21

30

41

52

61

82

-30

20

27

40

49

59

78
