控制系統

一、產品介紹：

電加熱系統中溫度控制是一個極其重要的部分，溫度控制方式有很多種，我們選擇控制方式必須從整個系統來考慮，質量好的電加熱器如配置了不合適的電氣控制方式，整個系統的壽命將大打折扣。然而對電加熱器的電器配置，并不是電器配置越越高好，設計人員應根據現場的工況進行合理配置，為用戶提供一個性價比較高的電氣控制系統。

溫度控制方式:

目前常用的溫度控制方式有以下幾種：

      位式控制（on/off）

      比例控制（P）

      比例積分控制（PI）

      比例微分控制（PD）

      比例積分微分控制（PID）

      PLC等計算機智能控制

      在線非接觸式溫度控制

    1. 位式控制：

       這種控制是當給定值溫度高于設定值時，加熱器關閉，下限溫度低于設定值時，開啟加熱器，溫度始終在一個范圍內，見圖，這種控制形式簡單可靠，一般用于傳導型或對流型加熱的場合。

    2.比例型控制：

      它有上下限兩個給定值，當溫度低于下限給定值時溫控器全開；當溫度在上、下限給定值之間時溫控器部分開啟；當溫度超過上限給定值時執行器全閉。（如管狀加熱器為加熱元件時，可采用比例調節實現加熱與保溫功率的不同）在一個溫度范圍內，（即通常說的比例調節，一般為±10℃），當低于這個溫度時，加熱器功率運行，高于這個范圍，加熱器被關閉，在這個范圍時，則加熱器功率隨溫度的升高而降低，后穩定于曲線某一基點，如圖所示，比例型控制可消除″開/關″型控制的溫度波動，但溫度的穩定點因加熱系統的不定于某點，如圖所示，比例型控制可消除″開/關″型控制的溫度波動，但溫度的穩定點因加熱系統的不同而不同，見圖。所以次開啟加熱系統并達到穩態時，要用手工對穩定點進行補償；為了控制精度，比例控制一般不用于負載變化范圍較大的場合。

    3.比例微積分控制（PID控制）：

 比例積分調節會使調節過程增長，溫度的波動幅值增大，為此再引入微分（D）調節。微分調節是指調節器的輸出與偏差對時間的微分成比例，微分調節器在溫度有變化“苗頭”時就有調節信號輸出，變化速度越快、輸出信號越強，故能加快調節速度，降低溫度波動幅度，比例調節、積分調節和微分調節的組合稱為比例積分微分調節。（一般采用晶閘管、調功器等調節器為執行器）比例積分控制是在比例控制的基礎上增加積分、微分控制，在正確設定PID參數后（也可自動設定），可減少或消除，起始時的溫度波動和溫度偏差，并很快在溫度設置處穩定下來。見圖，PID控制常用于控溫精度較高或負載波動較大的場合

    4.串級控制：

      上述的控制，在負載變化較大時，其溫度很難一直維持在設置值。為達到這一目的，我們可以增加一個和更多個傳感器，監視負載的變化，在溫度還未變化時，就及時調整功率，溫度的穩定。例如，在一個加熱流動介質的系統中，流量變化時PID控制要等溫度變化時才會調整功率，這有一個較大的遲后性，而串級控制，有一個流量傳感器，當流量變化時，功率就及時調整，了介質溫度的穩定性。控制系統可以方便地和DCS系統聯接，實現自動控制。

5.PLC等計算機控制：

可以對加熱對象進行人工智能溫度控制，從而達到佳的加熱溫度的控制品質。例如：多時段加熱控制，人工自適應加熱控制等過程控制。

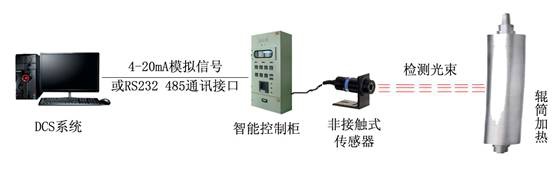

  6．在線非接觸式溫度控制：

       主要應用于在線檢測及控制運動物體的工藝溫度（如在線控制滾動物體、位移物體的工作溫度）等場合。

特點:能從中心發出的瞄準激光束(不是單激光束)來根據激光束的大小來判斷目標大小,可調焦。如有玻璃隔物,也可通過調節進行穿透玻璃進行準確測溫。

二、技術參數：

距離系數： 50：1；100：1 ；150：1 ；250:1(特殊)

具有快速響應時間： 1ms 對測量高速運動的物體和要求快速測出溫度適合。

小目標物體： 0.35mm (相當于一根銹花針大小)。

測量距離:在4米遠的距離可測量15mm的小目標溫度.距離與目標大小有關。

控溫精度：±1℃,

探頭工作溫度： 250℃ （不需冷卻裝置）

電源電壓： 24VDC

控制方式： 標準模擬輸出4~20mA （PID 可調輸出）或RS232（57.6K） 485 通訊，可與PLC,觸摸屏配套使用。

使用場合：溫度控制系統不僅在工業設計、工程建設中應用廣泛，而且在人們的日常生

活中也常常需要用到溫度控制。大到大型鋼鐵廠、化工廠等，小到酒店、溫室、家電等。
