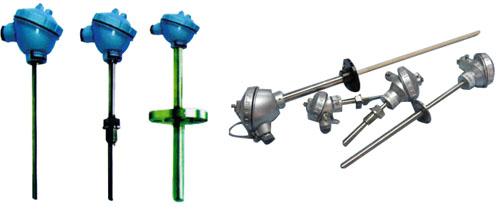

裝配式熱電偶
一、概述：
      WR系列工業用熱電偶作為溫度測量傳感器，通常與溫度變送器、調節器及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
      熱電偶是由兩種不同成分的導體兩端接合成回路時，當兩接合點溫度不 同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存有溫差時，顯示儀表將會指示出熱電偶產生的熱電勢所對應的溫度值。
      熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關，與熱電極的長度、直徑無關。
      各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要部分組成。
二、型號規格：

熱電偶類別

型號

分度號

測溫范圍（℃）

允許誤差

鎳鉻－康銅

WRK

E

0－800℃

±0.75%t

鎳鉻－鎳硅

WRN

K

0－1300℃

±0.75%t

鉑銠13-鉑

WRB

R

0-1600℃

±0.25%t

鉑銠10－鉑

WRP

S

0－1600℃

±0.25%t

鉑銠30－鉑銠6

WRR

B

0－1800℃

±0.25%t

注：
      1、“t”為感溫元件實測溫度值（℃）；
      2、雙支式在型號后加下標“2”；
      3、承接各種特殊要求的非標產品。
三、熱電偶的安裝與使用
      熱電偶的安裝地點要便于施工和維護。應避免在爐門旁，或距加熱體過近及強磁場處，接線盒處溫度不超過100℃ 。安裝位置應盡可能保持垂直，但在有流速時必須頃斜安裝。接線盒出孔應向下方。
      帶瓷保護管的熱電偶必須避免急冷急熱，以防爆裂，在安裝時應選擇不防礙被加熱物體移動的地方。瓷護管不可測量液體溫度。
      熱電偶應按規定接線，引線避開熱源，在接線時補償導線的極性不可接反。要經常檢查護護管的狀況，發現氧化或變形應立即采取措施。要定期進行校驗。
四、訂貨須知

      訂貨時，用戶需注明：(1)產品名稱 (2)產品的型號 (3)分度號 (4)保護管材料和直徑(5)長度L及插入深度l (6)數量 (7)固定螺紋M (8)特殊技術要求。
