通道式電加熱器

通道式電加熱器

通道式電加熱器

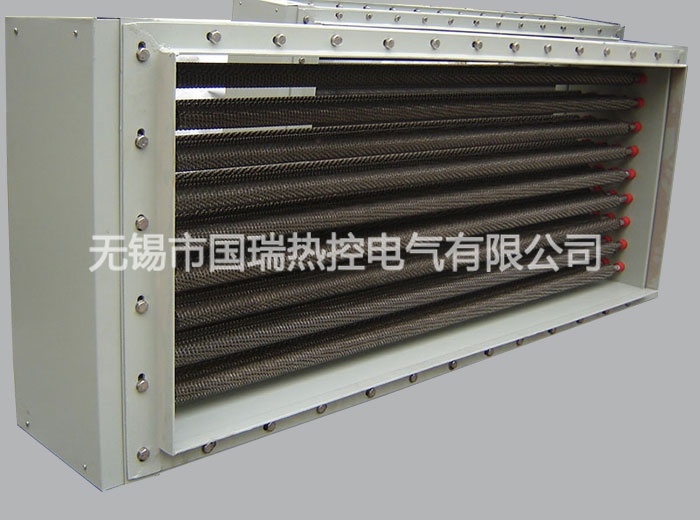

概述：

    通道式電加熱器主要用于風道中的空氣加熱，規格分低溫、中溫、高溫三種形式，采用翅片式電熱管結構，增大了熱交換面積，大大提高了熱交換效率，在結構上都采用了鋼板支撐電熱管以減少風機停止時電熱管的振動，在接線盒中都裝有超溫控制裝置。

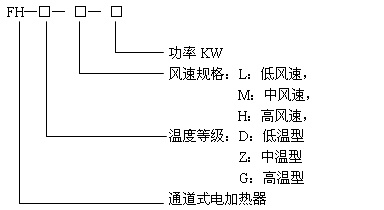

1、型號含義


2、規格型號和技術數據

低溫型

發熱長度
L（mm）

通道寬度
W（mm）

風速＞180米/分

風速＞270米/分

風速＞420米/分

型 號

功率

型 號

功率

型 號

功率

300

250

FH-D-L-7

7KW

FH-D-M-8

8KW

FH-D-H-10

10KW

500

FH-D-L-14

14KW

FH-D-M-16

16KW

FH-D-H-20

20KW

400

250

FH-D-L-10

10KW

FH-D-M-11

11KW

FH-D-H-13

13KW

500

FH-D-L-20

20KW

FH-D-M-22

22KW

FH-D-H-26

26KW

500

300

FH-D-L-15

15KW

FH-D-M-20

20KW

FH-D-H-25

25KW

600

FH-D-L-30

30KW

FH-D-M-40

40KW

FH-D-H-50

50KW

中溫型

發熱長度
L（mm）

通道寬度
W（mm）

風速＞140米/分

風速＞160米/分

風速＞180米/分

型 號

功率

型 號

功率

型 號

功率

400

500

FH-Z-L-15

15KW

FH-Z-M-20

20KW

FH-Z-H-30

30KW

800

FH-Z-L-25

25KW

FH-Z-M-32

32KW

FH-Z-H-45

45KW

600

600

FH-Z-L-30

30KW

FH-Z-M-36

36KW

FH-Z-H-36

45KW

1000

FH-Z-L-50

50KW

FH-Z-M-60

60KW

FH-Z-H-60

70KW

1000

400

FH-Z-L-40

40KW

FH-Z-M-50

50KW

FH-Z-H-50

60KW

600

FH-Z-L-60

60KW

FH-Z-M-80

80KW

FH-Z-H-80

100KW

高溫型

發熱長度
L（mm）

通道寬度
W（mm）

風速＞60米/分

風速＞90米/分

型 號

功率

型 號

功率

400

400

FH-G-L-10

10KW

FH-G-M-20

20KW

600

FH-G-L-15

15KW

FH-G-M-30

30KW

500

400

FH-G-L-12

12KW

FH-G-M-24

24KW

600

FH-G-L-18

18KW

FH-G-M-36

36KW

600

400

FH-G-L-20

20KW

FH-G-M-40

40KW

600

FH-G-L-30

30KW

FH-G-M-60

60KW

注：特殊規格請與本公司技術部門聯系，以上通道式電加熱器也可以制造防爆型，在型號前加“Ex”。

3、技術參數
    額定電壓：380VAC，50~60HZ
    額定功率：5~300KW
    防爆等級：ExdⅡBT
    防護等級IP56
    防爆證號：
    絕緣電阻：＞20MΩ
    介電強度：2500V/1min
