一、產品說明

1、特點：
    低溫輻射發熱電纜采暖系統由地熱電纜和溫控器兩部分組成，地熱電纜鋪設于地面中，溫控器安裝于墻面上。

    當室內環境溫度或地面溫度低于溫控器設定的溫度時，溫控器接通電源，地熱電纜通電后開始發熱升溫，發出的熱量被覆蓋著的水泥層吸收，然后均勻地加熱室內空氣，還有一部分熱量以遠紅外輻射的方式直接釋放到室內。

    該種方式的采暖系統把整個地面作為散熱器，室內溫度上層低而下層高，有溫足而頂涼的感受，使您感到舒適而自然。

地熱電纜的基本統構造：
    地熱電纜系統主要由地面部分及溫控器構成

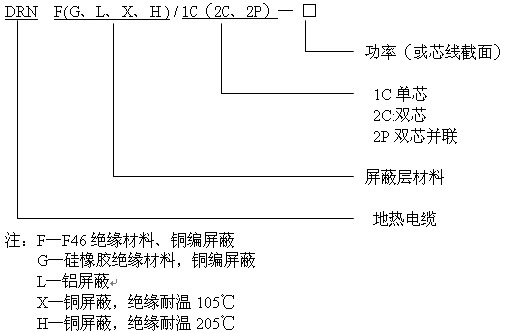

2、地熱電纜的型號含義：

3、DRNF/1C系列產品規格：

型 號

芯線截面（mm2）

使用長度

DRNF/1C1.0

1

100～500

DRNF/1C2.0

2

300～1000

DRNF/1C3.0

3

500～1500

DRNF/1C4.0

4

800～1200

DRNF/1C5.0

5

1000～1500


·介電強度： 2000V/1min
·絕緣電阻： ≥100MΩ/hm
·護緣允許高連續溫度： 180℃
·低允許安裝溫度： -40℃
·安裝彎曲半徑： ≥5D （D：線纜直徑）

應用場合：
·體育場館、會議廳、影劇院、商場、學校、大棚等場所的大面積采暖。
·草坪、運動場地、公路、橋梁、坡道、機場跑道等場所的防凍融雪。
·各類建筑的消防及給排水大長度管道及工業場所的大長度管道的伴熱保溫。

4、DRNG/1C系列產品規格

型 號

220V時的功率(W)

長 度

外 徑φ（mm）

DRNG/1C240

240

11

5.5

DRNG/1C490

490

20

5.5

DRNG/1C600

600

29

5.5

DRNG/1C880

880

40

5.5

DRNG/1C1170

1170

54

5.5

DRNG/1C1560

1560

72

5.5

DRNG/1C1760

1760

86

5.5

DRNG/1C2200

2200

106

5.5

·介電強度： 2000V/1min
·絕緣電阻： ≥100MΩ/hm
·護緣允許高連續溫度： 150℃
·低允許安裝溫度： -40℃
·安裝彎曲半徑： ≥5D （D：線纜直徑）

應用場合：
·公寓、住宅、賓館、體育場館、會議廳、影劇院、商場、學校、醫院等場所的采暖。
·大棚育苗、花壇草坪、體育場地、公路坡道、橋梁等場所的冬季防凍、保溫。
·各類建筑、消防給排水管道、民用及工業管道等場所的伴熱、保溫。

5、DRNL/1C系列產品規格

型 號

220V時的功率（W）

長度

外徑φ（mm）

DRNL/1C300

300

17

6.5

DRNL/1C400

400

23

6.5

DRNL/1C500

500

29

6.5

DRNL/1C600

600

35

6.5

DRNL/1C700

700

41

6.5

DRNL/1C850

850

50

6.5

DRNL/1C1000

1000

58

6.5

DRNL/1C1250

1250

73

6.5

DRNL/1C1400

1400

82

6.5

DRNL/1C1750

1750

1404

6.5

DRNL/1C2200

2200

126

6.5

DRNL/1C2600

2600

148

6.5

DRNL/1C3100

3100

178

6.5

·介電強度： 2000V/1min
·絕緣電阻： ≥100MΩ/hm
·護緣允許高連續溫度： 85℃
·低允許安裝溫度： -15℃
·安裝彎曲半徑： ≥5D （D：線纜直徑）

應用場合：
·公寓、住宅、賓館、體育場館、會議廳、影劇院、商場、學校、醫院等場所的采暖。
·大棚育苗、花壇草坪、體育場地、公路坡道、橋梁等場所的冬季防凍、保溫。
·各類建筑、消防給排水管道、民用及工業管道等場所的伴熱、保溫。

6、DRNX/2C系列產品規格

型 號

220V時的功率（W）

長度

外徑φ（mm）

DRNX/2C250

250

25

6×8

DRNX/2C270

270

30

6×8

DRNX/2C315

315

35

6×8

DRNX/2C360

360

40

6×8

DRNX/2C450

450

50

6×8

DRNX/2C540

540

60

6×8

DRNX/2C630

630

70

6×8

DRNX/2C720

720

80

6×8

DRNX/2C810

810

90

6×8

DRNX/2C900

900

100

6×8

DRNX/2C1080

1080

110

6×8

·介電強度： 2000V/1min
·絕緣電阻： ≥100MΩ/hm
·低允許安裝溫度： -15℃
·安裝彎曲半徑： ≥5D （D：線纜厚度）

應用場合：
·公寓、住宅、賓館、體育場館、會議廳、影劇院等場所的采暖。
·花壇草坪、溫室、體育場地、公路坡道、等場所的防凍、保溫。
·各類建筑、消防給排水管道、民用及工業管道等場所的伴熱、保溫。
·房屋檐頭、冷庫等場所的防凍、化雪。
·冬季混凝土建筑施工現場的防凍、養護。
·其它適合使用的場所。
