一、產品說明

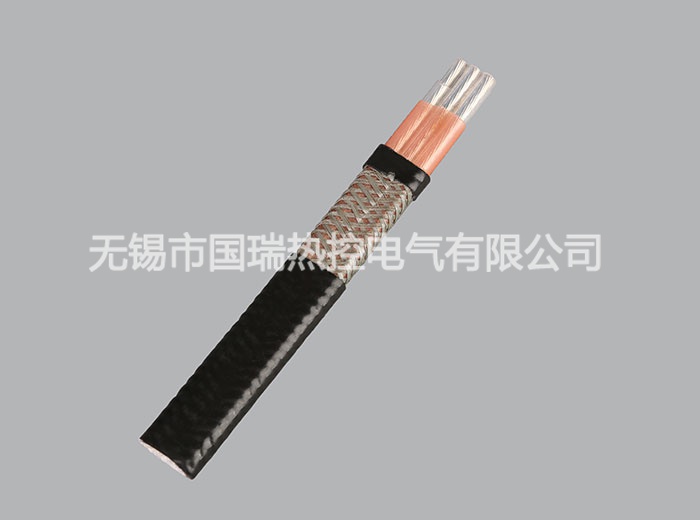

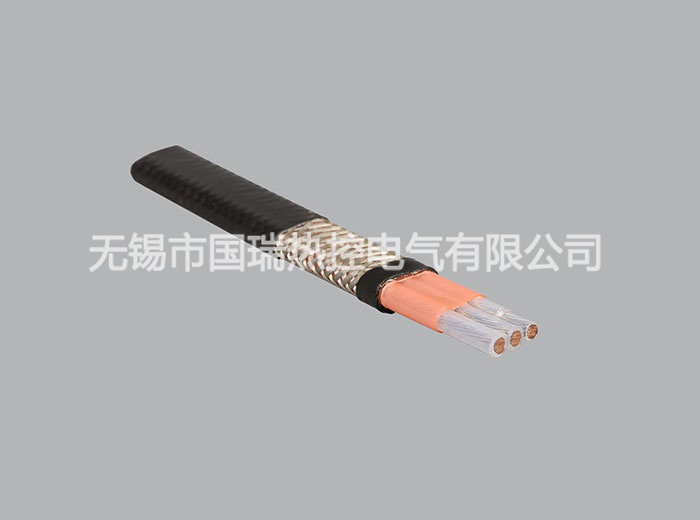

  RDC串聯型電熱帶是一種由合金芯線作發熱體的電伴熱產品，在整個長度上的發熱量處處相等，不會如并聯型電熱帶隨著使用長度的增加造成尾端功率降低，其大特點是使用長度長、輸出功率恒定、首尾發熱均勻，使用長度可為并聯型電熱帶大使用長度的5-12倍，特別適用于長距離單管線和大型貯罐等容器的伴熱保溫，用一個電源點供電，可進行長達3.5公里的管線伴熱，使用本產品，本公司技術部門可提供咨詢服務，以確認設計。

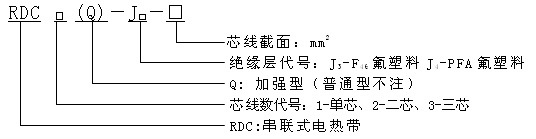

1、型號含義
1. Definition of Model Number

2、產品規格及主要技術指標

型號規格

Spec.

芯線結構

Core Wire Structure

公稱截面mm2

Nominal Section

mm2

20℃阻值Ω/Km

20℃ Resistivity

Ω/Km

RDC1,2,3(Q)-J3-3.0

19×0.45

3

5.83

RDC1,2,3(Q)-J3-4.0

19×0.52

4

4.37

RDC1,2,3(Q)-J3-5.0

19×0.58

5

3.52

RDC1,2,3(Q)-J3-6.0

19×0.64

6

2.93

RDC1,2,3(Q)-J3-7.0

19×0.69

7

2.51

注：我公司可為用戶設計、定制非標串聯電熱帶產品。歡迎向我司技術部門咨詢。

    額定電壓：220V、380V、660V、1100V
    絕緣電阻：≥100MΩ/Km
    介電強度：2×額定電壓+2000V
    絕緣高耐溫：J3-205℃，J4-260℃
    低安裝溫度：-40℃
    小彎曲半徑：5倍厚度
3、冷端連接

    為提高串聯型電熱帶的使用壽命，在電源接線處常采用冷端接線的方法。具體使用如下：

    a．剝去串聯型電熱帶的內外護套和絕緣露出發熱芯線，用銅接頭與冷端導線（預先剝去絕緣層）進行壓接。

    b．用3M帶進行繞包，把編織層留在外面供接地使用。

    c.再分別套上四層熱收縮套管，用電吹風機加熱熱收縮管套使其緊包在接頭上。

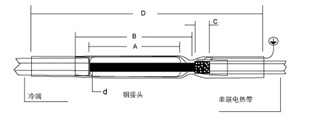

    根據實際的電流規格選用不同的冷端型號，見下圖表

4、冷端連接高耐溫+150℃（基于維持溫度在80℃以下使用）

額定電流

Rated

Current

截面mm2

Section

A(mm)

B(mm)

C(mm)

D(mm)

d(mm)

20

4

40

60

10

100

5

40

10

45

65

10

105

6

60

16

50

70

10

105

7.5

80

25

50

70

10

105

8.5

100

35

50

70

10

105

10

 注：在維持溫度超過80℃以上時，表中單位面積的載流量須相應分別減少。
